泰州佳力发电机组有限公司
联系人：宋加平 电话：18652658800 13901430372
传真：0523-86298601 座机：0523-89595800
公司网址:http://www.jlfdjz.com
一、报价表
|
发电机组设备名称
|
配置
|
数量
|
备注
|
|
柴油机型号
|
发电机型号
|
|
100KW（开架式）
|
YC6B155L-D21（玉柴）
|
JDG274D（金都来）
|
1
|
|
|
100KW移动电源防雨箱式
|
YC6B155L-D21（玉柴）
|
JDG274D（金都来）
|
1
|
|
|
100KW移动电源低噪音式
|
YC6B155L-D21（玉柴）
|
JDG274D（金都来）
|
1
|
|
设备允许使用环境条件：
（1） 海拔高度：2000M以下
（2） 环境温度：﹣40℃至+50℃
（3） 最大温差：25℃
（4） 最大月平均相当湿度：90%（在25℃时）
（5） 抗地震强度：水平加速度：0.2g 垂直加速度0.1g
技术性能：
附：
1、质保期：机组调试验收合格后的12个月或累计运行一千小时；以先到为准。
2、付款方式：合同签订后，预付百分之30%，发货前付清全款。
3、我公司负责指导安装，免费调试。
4、售后服务：自安装调试好之日起，用户设备出现故障后，保证1小时内给予电话回复。24小时内赶赴现场进行诊断维修。质保期内设备一旦出现制造质量问题由本公司免费维修及更换（如人为损坏根据维修费用结算）。质保期外则有偿维护及维修。
5、机组技术指标及性能参数
1、机组性能：三相四线，中性点接地，电压380/220V，频率50-60赫兹，功率因数0.8，转速1500-1800转。
2、随机频率波动：负载从0—100%，频率波动不大于0.25%，空载线电压最大波形畸变不大于1.5%，三相平衡负载，线电压最大波形畸变不大于5%。
3、整体特征：本厂特制焊接底座，金属漆耐磨光亮，整体吊装方便。
4、频率调节：从0—100%负载变化，频率同步，不大于1%电子调速，不大于4%机械调速。
5、电压调节率：以下各情况电压调解率均在±1%，功率因素在0.8—1%之间，从空载到满载负载波动，突加突减负载瞬时稳定，转速下跌4.5%范围内。
6、供货范围：
|
柴油发电机组
|
1套
|
|
背包控制屏
|
1套
|
|
挂箱开关
|
1套
|
|
蓄电池及连接线
|
1套
|
|
消音器
|
1套
|
|
波纹管
|
1套
|
|
减震垫
|
1套
|
|
弯头
|
1套
|
|
法兰
|
1套
|
|
随机工具箱
|
1套
|
|
随机技术资料
|
1套
|
6、技术参数
|
机组型号
|
JL-100GFC（玉柴）
|
|
功率（KW)
|
100KW
|
|
额定电流(A)
|
180
|
|
额定电压(V)
|
230/400
|
|
额定频率(Hz)
|
50Hz
|
|
功率因数(滞后）
|
0.8
|
|
外形尺寸（mm)
|
2160*800*1300
|
|
重量(kg)
|
1096
|
|
柴油机型号
|
YC6B155L-D21
|
|
品牌
|
玉柴集团
|
|
输出功率(KW)
|
113KW
|
|
气缸数/排列方式
|
6/直列
|
|
缸径/行程(mm)
|
108/125
|
|
调速方式
|
机械调速
|
|
燃油型号
|
国产0#轻柴油
|
|
启动方式
|
24V电流电启动
|
|
排气量(m³/min)
|
5.9
|
|
排气温度(m³/min)
|
535
|
|
机油型号/容积(L)
|
15W-40CD/16.4
|
|
冷却液容积(L)
|
28.9
|
|
燃油耗（g/KWh)
|
206
|
|
转速(r/min)
|
1500
|
|
发电机型号
|
JDG274D
|
|
品牌
|
金都来
|
|
类型
|
三相四线制
|
|
励磁方式
|
无刷全铜自励磁
|
|
电压控制方式
|
AVR自动调压
|
|
防护等级
|
IP22
|
|
绝缘等级
|
H
|
|
频率调整率（%）
|
≤±0.5（稳态）+10～-7（瞬态）
|
|
电压调整率（%）
|
≤±0.5（稳态）+20～-15（瞬态）
|
|
冷却方式
|
自冷
|
机组的控制系统
机组控制面板
选用众智6110型液晶控制屏，在市电失电后，机组延时确认失电，机组控制器发出指令，发电机组自动启动，准备向负载供电，市电得电后，机组延时确认，自动停机，市电准备向负载供电。
具体功能如下：
＊ 显示功能：三项电压、三相电流、频率、水温（水冷）、油温（水冷）、油压、直流电压、机组累计运行时间。
＊ 保护功能：低油压、高水温、发电机故障、超速、过流、短路。
＊ 报警功能：低油压、高水温、发电机故障、超速。
＊ 手动控制功能：运行、停机/复位、合闸、分闸、手动/自动选择。
＊ 自动控制功能：
市电失电（输入反应市电状态的干触点闭合）、机组延时3秒钟起动运行，机组起动成功后，准备向负载供电；
市电恢复（输入反应市电状态的干触点打开）、机组冷却运行5分钟自动停机，市电准备向负载供电；
低噪音箱体介绍：
佳力公司生产的低噪音电站，适用于噪声要求较高的场所，如人口密集的都市居民区，高档办公楼、星级宾馆、科研机构、医院及大专院校等。 我公司低噪音电站，采用减振、消音、隔音、吸音等科学的措施，使其噪音指标大大降低，降噪幅度达30dBA以上。产品的功覆盖范围从10KW至600KW。
我公司设计生产的降噪设施，包括：
1、减振设施，柴油机和发电机与桥架之间采用高性能减震器，减少震动产生的噪音。
2、隔声罩，采用四至五层的吸音材料的隔声罩，吸音隔音，效果明显。
3、进风消声体，三层吸音材料的迷宫式进风消声体，既保证新鲜空气的足够进入，又有效地密闭了噪声。
4、排风消声体，三层吸音材料的迷宫式排风消声体，既保证排风的通畅，又有效地密闭了噪声传播。
5、排气消声器，阻抗复合型消声器的采用，大大降低了废气排放出时的噪音。
6、电力电缆连接采用固定式接线盒结构，直接在箱体外连接。
另外，隔声罩门的结构与隔声罩类似，窗采用双层玻璃，门窗与隔声罩严格密封，最大限度地密封了噪声 。

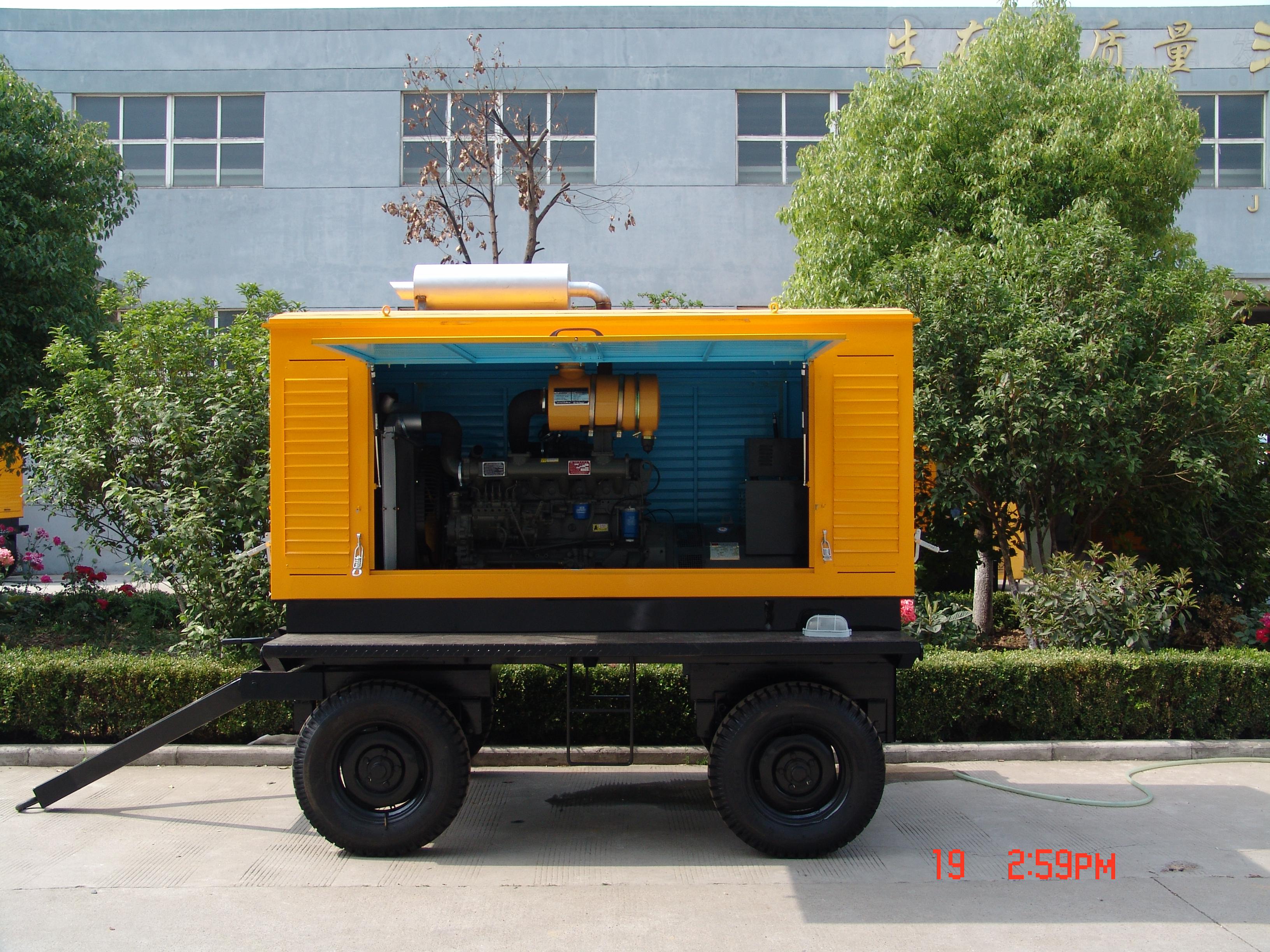

拖车电站介绍
我公司本次投标的拖车电站，按GB2819《交流工频移动电站通用技术条件》精心设计和制造。四轮拖车底盘，内装JL120GFC/120KW、JL300GFC/300KW柴油发电机组。
佳力拖车电站特点：
1、 灵活方便的牵引杆，180度旋转，使牵引方便。
2、 独有的手动刹车装置保持牵引安全、可靠。
3、 钢制罩壳，保证电站内机组不受雨雪风尘侵蚀。
4、 日用油箱保证电站连续满负荷运行达8小时。
5、 拖车侧面站立操作，方便。
泰州佳力发电机组限公司是国内最专业的柴油发电机组系列制造商之一，研发技术力量雄厚，生产设施完备，检测设备先进，严格按照ISO9001质量管理体系标准生产，满足GB2820、ISO8528等相关标准要求。
发电机组有如下特点：
（1）功率充足，高度的承受加载能力，可满足一次投入100%负荷运行；
（2）工作平稳，震动小，振幅＜0.3mm；
（3）废气排放低；
（4）油耗低于214g/kwh，经济、节能；
（5）结构紧凑，体积小、重量轻；
（6）机组保护完备，监测数据齐全，运行历史记录可查；
（7）采用数字式控制和保护系统，使机组的全工作过程实现自动化
