泰州佳力发电机组有限公司
联系人：宋加平 电话：18652658800
传真：0523-86298601 座机：0523-89595800
公司网址:http://www.jlfdjz.com
一、报价表
|
发电机组名称
|
配置
|
数量
|
机组价格（元）
|
合计（元）
|
|
柴油机型号
|
发电机型号
|
|

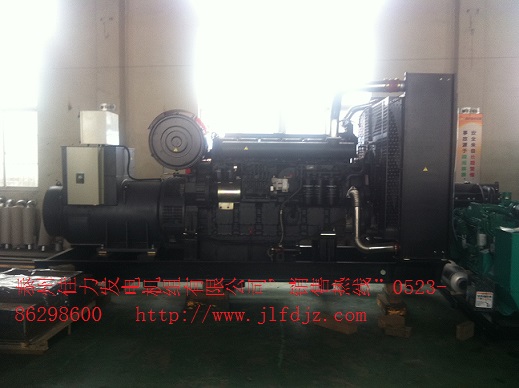

600KW上柴柴油发电机组
|
SC27G830D2
|
JDG404B
|
1
|
260000
|
|
|
600KW无动柴油发电机组
|
WD287TAD61L
|
JDG404B
|
1
|
260000
|
|
注：含税含运费
|
附：
1、质保期：机组调试验收合格后的12个月或累计运行一千小时；以先到为准。
2、付款方式：合同签订后，预付百分之30%，发货前付清全款。
3、我公司负责指导安装，免费调试。
4、每台机组的供货范围:
|
佳力柴油发电机组
|
1套
|
|
背包控制屏
|
1套
|
|
挂箱开关
|
1套
|
|
蓄电池及连接线
|
1套
|
|
消音器
|
1套
|
|
波纹管
|
1套
|
|
减震垫
|
1套
|
|
弯头
|
1套
|
|
法兰
|
1套
|
|
随机工具箱
|
1套
|
|
随机技术资料
|
1套
|
5、技术参数及并机说明
|
机组型号
|
JL-600GF（上柴）
|
JL-600GF(无动）
|
|
额定功率（KW)
|
600
|
600
|
|
额定电流(A)
|
1080
|
1080
|
|
额定电压(V)
|
400/230
|
400/230
|
|
额定频率(Hz)
|
50
|
50
|
|
功率因数(滞后）
|
0.8
|
0.8
|
|
外形尺寸（mm)
|
3600*1550*2100
|
3700*1700*2200
|
|
重量(kg)
|
5500
|
4400
|
|
柴油机型号
|
SC27G830D2
|
WD287TAD61L
|
|
品牌
|
上柴股份
|
无锡动力
|
|
输出功率(KW)
|
660
|
682
|
|
气缸数量
|
6
|
12
|
|
缸径/行程(mm)
|
135/155
|
138/160
|
|
调速方式
|
电子调速
|
电子调速
|
|
冷却方式
|
闭式水循环
|
闭式水循环
|
|
汽缸排列方式：
|
V
|
V
|
|
启动方式：
|
24V电流电启动
|
24V电流电启动
|
|
机油容积(L)
|
57
|
100
|
|
供油/进气方式
|
直喷/增压中冷
|
直喷/涡轮增压
|
|
燃油耗（L/hr)
|
196g/kW·h
|
196g/kW·h
|
|
转速(r/min)
|
1500
|
1500
|
|
发电机型号
|
JDG404B
|
JDG404B
|
|
品牌
|
金都来
|
金都来
|
|
类型
|
三相四线
|
三相四线
|
|
励磁方式
|
无刷自励磁
|
无刷自励磁
|
|
防护等级
|
IP22
|
IP22
|
|
绝缘等级
|
H
|
H
|
|
电压控制方式
|
AVR自动调压
|
AVR自动调压
|
|
冷却方式
|
自冷
|
自冷
|
|
电压调整率（%）：
|
≤±0.5（稳态）
+20～-15（瞬态
|
≤±0.5（稳态）
+20～-15（瞬态
|
5-1、两台柴油发电机组并机优点及说明
全自动发电机组并机，配有同步控制、负载分配模块和自动分合闸开关，整套并机柜装置具有性能先进，使用维护方便等特点。对于由多台发电机组同时给负载供电的情况，为保证电网的可靠性，经济性须配有并机柜。
并机柜有以下优点：
1、提高供电系统的可靠性、连续性因为多机组并联成一个电网，供电的电压和频率稳定，可以承受较大负荷变化的冲击。
2、保养、维护更方便多台机组并联使用，可以集中调度，分配有功负载和无功负载，能使保养、维修方及时。
3、更具经济性可以根据网上负载的大小，投入适当台数的小功率机组，以减少大功率机组小负载运行带来的燃油、机油浪费。
4、未来扩展更具有弹性只需安装现在所需功率之发电及并联设备，待以后公司需要扩展电网容量时，再增加发电机组，并且能方便地实现扩展机组的并机，令初步投资更显经济。
二、并联运行的要求和条件
1、电子调速型发电机组；相序相同；电压相等；频率相同；相位相同。
2、自动并机屏：最实用的自动化系统。具有手动并联屏的所有功能。在开关选择掣置于“自动”位置时，自动同步器可以自动调待并机组的频率和相位，在同步时输出合闸信号，实现自动并机。内置可编程控制器，可自动控制负载均衡，负载需求及机组运行之调度，确保电网可靠运行。市电故障时，能自动启动发电机组，自动并联，并对并联系统各种故障进行监控。
三、多台发电机组并机的主要特点：
1、手动/全自动并机方式选
2、同步并机准确,无冲击,并机时间短（不超过3秒）。
3、根据负载需要待并机组自动并机或解列,使运行更为经济。
4、多台机组并机工作时,负载分配差值小于5%,保证了机组运行的可靠性。
5、配合机组自启动控制模块,可以实现市电故障时自动启动和投入,自动并机;市电恢复后自动解列和停机。
6、具有逆功、过流、短路、机械故障、市电浮充电器故障指示和保护功能。
7、可与ATS柜联合使用，市电来后，机组自动延时切除，负载转到市电端；市电故障时，机组自启动，负载转到发电机端，这其中的转换中，市电总是优先的。
四、并机柜配置
1、柜体一般为国际电工标准柜体尺寸，也可按用户要求尺寸加工。
2、进线柜柜体数量：1台/台机组。
3、柜体上所有指示仪表，所有控制继电器、转换开关、电位器均采用进口或国产优质产品，柜体的防护等级符合IP22标准。
4、并机控制模块：电子调速模块、同步模块、负载分配模块、界面卡等。
5、参数显示：电流、电压、频率、功率、功率因数等。
6、断路器：根据用户要求配置适当规格的快速合闸万能式空气断路器。
五、总结
综上所述多台柴油发电机组并机优点有：控制系统经济、简单、灵活、方便，安
全、可靠，完全可以满足用户动态负载的要求和需要。
6、机组的控制系统
机组控制面板
功能特点:
该控制器具有自启动自停机功能；
控制面板提供必要的监测，为机组提供控制和保护作用；
24伏直流开启；IP44 防尘等级；防尘、防水金属外盒；远程控制接口；自动启动/停止控制开关； 可设定输入、输出、报警及时间；自动故障状态紧急停车及故障显示；数字控制输入、继电器控制输出
LCD显示功能:
发动机转速，发动机运行时间，机油压力，冷却水温度，电池电压，发电机组三相电流、电压、频率， 报警保护功能，低机油压力，高冷却水温度，充电故障，超速/欠速，启动失败，紧急停车，恢复停车 失败，转速序号丢失
程序保护延迟功能:
高低电压，高低频率，过流， 逆功率
安装:
独立地,全封闭的防尘设计,拥有隐蔽的绞锁和锁柄
