泰州佳力发电机组有限公司
联系人：宋加平 电话：18652658800 13901430372
传真：0523-86298601 座机：0523-89595800
公司网址:http://www.jlfdjz.com
一、报价表
|
发电机组设备名称
|
配置
|
数量
|
|
柴油机型号
|
发电机型号
|
|
200KW自动切换发电机组
|
R6126ZLD
(潍柴）
|
JDG274K
（金都来）
|
1
|
|
200KW自动切换
|
SC9D310D2
（上柴股份）
|
JDG274K
（金都来）
|
1
|
|
200KW自动切换
|
6135BZLD
(上柴乾能）
|
JDG274K
（金都来）
|
1
|
设备允许使用环境条件：
（1） 海拔高度：2000M以下
（2） 环境温度：﹣40℃至+50℃
（3） 最大温差：25℃
（4） 最大月平均相当湿度：90%（在25℃时）
（5） 抗地震强度：水平加速度：0.2g 垂直加速度0.1g
技术性能：
附：
1、质保期：机组调试验收合格后的12个月或累计运行一千小时；以先到为准。
2、付款方式：合同签订后，预付百分之30%，发货前付清全款。
3、我公司负责指导安装，免费调试。
4、售后服务：自安装调试好之日起，用户设备出现故障后，保证1小时内给予电话回复。24小时内赶赴现场进行诊断维修。质保期内设备一旦出现制造质量问题由本公司免费维修及更换（如人为损坏根据维修费用结算）。质保期外则有偿维护及维修。
5、机组技术指标及性能参数
1、机组性能：三相四线，中性点接地，电压380/220V，频率50-60赫兹，功率因数0.8，转速1500-1800转。
2、随机频率波动：负载从0—100%，频率波动不大于0.25%，空载线电压最大波形畸变不大于1.5%，三相平衡负载，线电压最大波形畸变不大于5%。
3、整体特征：本厂特制焊接底座，金属漆耐磨光亮，整体吊装方便。
4、频率调节：从0—100%负载变化，频率同步，不大于1%电子调速，不大于4%机械调速。
5、电压调节率：以下各情况电压调解率均在±1%，功率因素在0.8—1%之间，从空载到满载负载波动，突加突减负载瞬时稳定，转速下跌4.5%范围内。
6、供货范围：
|
柴油发电机组
|
1套
|
|
自动切换控制屏
|
1套
|
|
蓄电池及连接线
|
1套
|
|
消音器
|
1套
|
|
波纹管
|
1套
|
|
减震垫
|
1套
|
|
弯头
|
1套
|
|
法兰
|
1套
|
|
随机技术资料
|
1套
|
6、技术参数
|
机组型号
|
JL-200GFW（潍柴）
|
JL-200GFS（上柴）
|
JL-200GF(上柴股份）
|
|
功率（KW)
|
150
|
150
|
150
|
|
额定电流(A)
|
270
|
270
|
270
|
|
额定电压(V)
|
230/400
|
230/400
|
230/400
|
|
额定频率(Hz)
|
50
|
50
|
50
|
|
功率因数(滞后）
|
0.8
|
0.8
|
0.8
|
|
外形尺寸（mm)
|
2900*1200*1500
|
2950*1150*1650
|
2600*1000*1550
|
|
重量(kg)
|
2200
|
2300
|
2000
|
|
柴油机型号
|
R6126ZLD
|
6135BZD
|
SC9D310D2
|
|
品牌
|
潍柴
|
上海乾能柴油机
|
上柴股份
|
|
输出功率(KW)
|
231
|
227
|
230
|
|
气缸数/排列方式
|
6/直列
|
6/直列
|
6/直列
|
|
缸径/行程(mm)
|
126/115
|
135/150
|
114/144
|
|
调速方式
|
机械调速
|
机械调速
|
电子调速
|
|
燃油型号
|
国产0#轻柴油
|
国产0#轻柴油
|
国产0#轻柴油
|
|
启动方式
|
24V电流电启动
|
24V电流电启动
|
24V电流电启动
|
|
冷却方式
|
闭式水循环
|
闭式水循环
|
闭式水循环
|
|
排气温度(m³/min)
|
535
|
530
|
498
|
|
机油型号/容积(L)
|
CD/24
|
CD/28.7
|
CD/28.7
|
|
冷却液容积(L)
|
140
|
160
|
145
|
|
燃油耗（L/hr)
|
205g/KW.h
|
206g/KW.h
|
196g/KW.h
|
|
转速(r/min)
|
1500
|
1500
|
1500
|
|
发电机型号
|
JDG274K
|
JDG274K
|
JDG274K
|
|
品牌
|
金都来
|
金都来
|
金都来
|
|
类型
|
三相四线制
|
三相四线制
|
三相四线制
|
|
励磁方式
|
无刷全铜自励磁
|
无刷全铜自励磁
|
无刷全铜自励磁
|
|
电压控制方式
|
AVR自动调
|
AVR自动调
|
AVR自动调
|
|
防护等级
|
IP22
|
IP22
|
IP22
|
|
绝缘等级
|
H
|
H
|
H
|
|
频率调整率（%）
|
≤±0.5（稳态）+10～-7（瞬态）
|
≤±0.5（稳态）+10～-7（瞬态）
|
≤±0.5（稳态）+10～-7（瞬态）
|
|
电压调整率（%）
|
≤±0.5（稳态）+20～-15（瞬态）
|
≤±0.5（稳态）+20～-15（瞬态）
|
≤±0.5（稳态）+20～-15（瞬态）
|
|
冷却方式
|
自冷
|
自冷
|
自冷
|

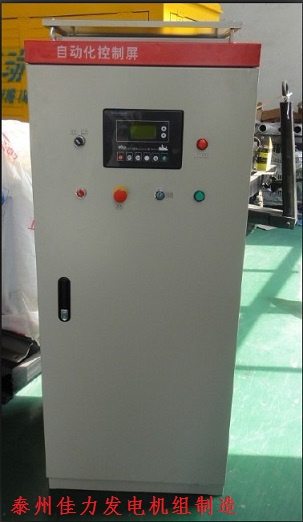

机组的控制系统
机组控制面板
选用智能型液晶控制屏，在市电失电后，机组延时确认失电，机组控制器发出指令，发电机组自动启动，准备向负载供电，市电得电后，机组延时确认，自动停机，市电准备向负载供电。
具体功能如下：
＊ 显示功能：三项电压、三相电流、频率、水温（水冷）、油温（水冷）、油压、直流电压、机组累计运行时间。
＊ 保护功能：低油压、高水温、发电机故障、超速、过流、短路。
＊ 报警功能：低油压、高水温、发电机故障、超速。
＊ 手动控制功能：运行、停机/复位、合闸、分闸、手动/自动选择。
＊ 自动控制功能：
市电失电（输入反应市电状态的干触点闭合）、机组延时3秒钟起动运行，机组起动成功后，准备向负载供电；
市电恢复（输入反应市电状态的干触点打开）、机组冷却运行5分钟自动停机，市电准备向负载供电；

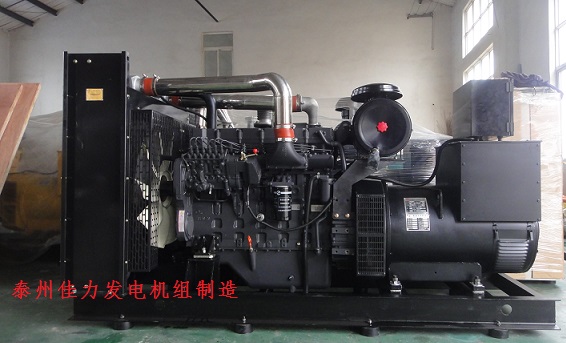

发电机组有如下特点：
（1）功率充足，高度的承受加载能力，可满足一次投入100%负荷运行；
（2）工作平稳，震动小，振幅＜0.3mm；
（3）废气排放低；
（4）油耗低于214g/kwh，经济、节能；
（5）结构紧凑，体积小、重量轻；
（6）机组保护完备，监测数据齐全，运行历史记录可查；
（7）采用数字式控制和保护系统，使机组的全工作过程实现自动化
