泰州佳力发电机组有限公司
联系人：宋加平 电话：18652658800 13901430372
传真：0523-86298601 座机：0523-89595800
公司网址:http://www.jlfdjz.com
一、报价表
|
发电机组设备名称
|
配置
|
数量
|
单价（元）
|
|
柴油机型号
|
发电机型号
|
|

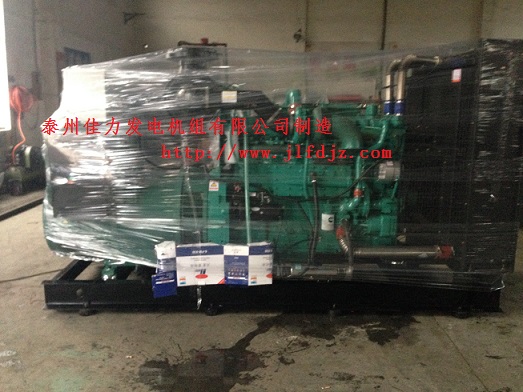

400KW康明斯
|
KTA19-G3A
(重庆康明斯)
|
JDG354D
（金都来）
|
1
|
|
|
400KW上柴
|
SC25G610D2
（上柴动力）
|
JDG354D
（金都来）
|
1
|
|
|
400KW柴油发电机组自动换装置
|
JL-1000A
（采用中韩合资埃恩博切换开关）
|
1
|
|
|
含17%增值税，含运费；赠送500L日用油箱及自启动功能
|
设备允许使用环境条件：
（1） 海拔高度：2000M以下
（2） 环境温度：﹣40℃至+50℃
（3） 最大温差：25℃
（4） 最大月平均相当湿度：90%（在25℃时）
（5） 抗地震强度：水平加速度：0.2g 垂直加速度0.1g
技术性能：
附：
1、质保期：机组调试验收合格后的12个月或累计运行一千小时；以先到为准。
2、付款方式：合同签订后，预付百分之30%，发货前付清全款。
3、我公司负责指导安装，免费调试。
4、售后服务：自安装调试好之日起，用户设备出现故障后，保证1小时内给予电话回复。24小时内赶赴现场进行诊断维修。质保期内设备一旦出现制造质量问题由本公司免费维修及更换（如人为损坏根据维修费用结算）。质保期外则有偿维护及维修。
5、机组技术指标及性能参数
1、机组性能：三相四线，中性点接地，电压380/220V，频率50-60赫兹，功率因数0.8，转速1500-1800转。
2、随机频率波动：负载从0—100%，频率波动不大于0.25%，空载线电压最大波形畸变不大于1.5%，三相平衡负载，线电压最大波形畸变不大于5%。
3、整体特征：本厂特制焊接底座，金属漆耐磨光亮，整体吊装方便。
4、频率调节：从0—100%负载变化，频率同步，不大于1%电子调速，不大于4%机械调速。
5、电压调节率：以下各情况电压调解率均在±1%，功率因素在0.8—1%之间，从空载到满载负载波动，突加突减负载瞬时稳定，转速下跌4.5%范围内。
二、供货范围：
|
柴油发电机组
|
1套
|
|
背包控制屏
|
1套
|
|
自动切换柜
|
1套
|
|
蓄电池及连接线
|
1套
|
|
消音器
|
1套
|
|
波纹管
|
1套
|
|
减震垫
|
1套
|
|
弯头
|
1套
|
|
法兰
|
1套
|
|
随机工具
|
1套
|
|
随机技术资料
|
1套
|
|
500L油箱
|
1套
|
三、技术参数
|
机组型号
|
JL-400GFC(康明斯）
|
JL-400GFS（上柴）
|
|
功率（KW)
|
400
|
400
|
|
额定电流(A)
|
720
|
720
|
|
额定电压(V)
|
230/400
|
230/400
|
|
额定频率(Hz)
|
50
|
50
|
|
功率因数(滞后）
|
0.8
|
0.8
|
|
外形尺寸（mm)
|
3300*1350*2000
|
3400*1200*1850
|
|
重量(kg)
|
3600
|
3500
|
|
柴油机型号
|
KTA19-G3A
|
SC25G610D2
|
|
品牌
|
重庆康明斯
|
上柴动力
|
|
输出功率(KW)
|
505
|
450
|
|
气缸数/排列方式
|
6/直列
|
12/V
|
|
缸径/行程(mm)
|
159/159
|
135/150
|
|
调速方式
|
电子调速
|
电子调速
|
|
燃油型号
|
国产0#轻柴油
|
国产0#轻柴油
|
|
启动方式
|
24V电流电启动
|
24V电流电启动
|
|
冷却方式
|
闭式水循环
|
闭式水循环
|
|
排气温度(m³/min)
|
563
|
550
|
|
机油型号/容积(L)
|
CD/50
|
CD/57
|
|
冷却液容积(L)
|
91
|
100
|
|
燃油耗（L/hr)
|
196g/KW.h
|
206g/KW.h
|
|
转速(r/min)
|
1500
|
1500
|
|
发电机型号
|
JDG354D
|
JDG354D
|
|
品牌
|
金都来
|
金都来
|
|
类型
|
三相四线制
|
三相四线制
|
|
励磁方式
|
无刷全铜自励磁
|
无刷全铜自励磁
|
|
电压控制方式
|
AVR自动调压
|
AVR自动调压
|
|
防护等级
|
IP22
|
IP22
|
|
绝缘等级
|
H
|
H
|
|
频率调整率（%）
|
≤±0.5（稳态）+10～-7（瞬态）
|
≤±0.5（稳态）+10～-7（瞬态）
|
|
电压调整率（%）
|
≤±0.5（稳态）+20～-15（瞬态）
|
≤±0.5（稳态）+20～-15（瞬态）
|
|
冷却方式
|
自冷
|
自冷
|
四、机组的控制系统
机组控制面板
选用智能型液晶控制屏，在市电失电后，机组延时确认失电，机组控制器发出指令，发电机组自动启动，准备向负载供电，市电得电后，机组延时确认，自动停机，市电准备向负载供电。
具体功能如下：
＊ 显示功能：三项电压、三相电流、频率、水温（水冷）、油温（水冷）、油压、直流电压、机组累计运行时间。
＊ 保护功能：低油压、高水温、发电机故障、超速、过流、短路。
＊ 报警功能：低油压、高水温、发电机故障、超速。
＊ 手动控制功能：运行、停机/复位、合闸、分闸、手动/自动选择。
＊ 自动控制功能：
市电失电（输入反应市电状态的干触点闭合）、机组延时3秒钟起动运行，机组起动成功后，准备向负载供电；
市电恢复（输入反应市电状态的干触点打开）、机组冷却运行5分钟自动停机，市电准备向负载供电；
五、佳力柴油发电机组特点：
泰州佳力发电机组限公司是国内最专业的柴油发电机组系列制造商之一，研发技术力量雄厚，生产设施完备，检测设备先进，严格按照ISO9001质量管理体系标准生产，满足GB2820、ISO8528等相关标准要求。
发电机组有如下特点：
（1）功率充足，高度的承受加载能力，可满足一次投入100%负荷运行；
（2）工作平稳，震动小，振幅＜0.3mm；
（3）废气排放低；
（4）油耗低于214g/kwh，经济、节能；
（5）结构紧凑，体积小、重量轻；
（6）机组保护完备，监测数据齐全，运行历史记录可查；
（7）采用数字式控制和保护系统，使机组的全工作过程实现自动化;

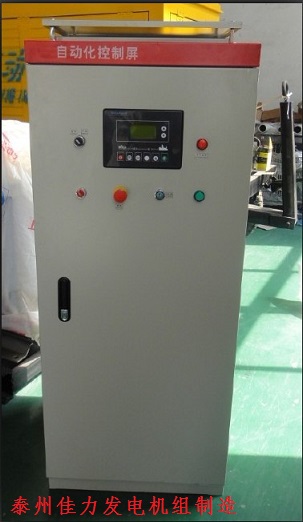

自动切换柜图片：
